Bakır Bara
Bakır Bara
Ölçüleri, Ağırlıkları, Kaliteleri ve Fiyatları
Bakır bara, yüksek elektrik iletkenliği sayesinde elektrik panoları, enerji dağıtım sistemleri, transformatörler, şalt sistemleri, topraklama tesisatları ve endüstriyel elektrik uygulamalarında kullanılan yassı kesitli bakır iletkendir. Farklı kalınlık, genişlik, uzunluk, kalite ve temper seçenekleriyle kullanılabilir.
Elektriksel uygulamalarda özellikle Cu-ETP bakır bara, CW004A bakır bara ve C11000 bakır bara yüksek iletkenlik özellikleri nedeniyle yaygın olarak tercih edilir.
Bakır bara seçiminde yalnızca genişlik ve kalınlık değil; bakır kalitesi, kesit alanı, elektriksel yük, çalışma sıcaklığı, bağlantı yöntemi ve kullanım ortamı birlikte değerlendirilmelidir.
Bakır Bara Nedir?
Bakır bara, elektrik enerjisinin dağıtılması ve yüksek akımların iletilmesi amacıyla kullanılan dikdörtgen veya yassı kesitli bakır iletkendir.
Elektrik kablolarından farklı olarak rijit bir yapıya sahip olması; pano, şalt sistemi ve güç dağıtım uygulamalarında düzenli ve sağlam bağlantılar oluşturulmasını sağlar.
Bakır baralar kullanım ihtiyacına göre kesilebilir, delinebilir, bükülebilir ve bağlantı noktaları hazırlanabilir.
Başlıca kullanım alanları:
- Alçak ve orta gerilim panoları
- Elektrik dağıtım sistemleri
- Şalt sistemleri
- Transformatörler
- Jeneratör sistemleri
- UPS sistemleri
- Topraklama uygulamaları
- Güç elektroniği
- Yenilenebilir enerji sistemleri
- Elektrikli araç ve şarj sistemleri
- Endüstriyel makine ve tesisler
Bakır Bara Teknik Özellikleri
Bakır baranın teknik özellikleri kullanılan bakır kalitesine ve temper durumuna göre değişebilir.
| Özellik | Genel Bilgi |
|---|---|
| Malzeme | Bakır |
| Yaygın kalite | Cu-ETP |
| EN malzeme numarası | CW004A |
| UNS karşılığı | C11000 |
| Yoğunluk | yaklaşık 8,9–8,96 g/cm³ |
| Elektrik iletkenliği | yüksek, Cu-ETP’de yaklaşık ≥100% IACS |
| Kesit şekli | Dikdörtgen / yassı |
| İşleme | Kesme, delme, bükme, CNC işleme |
| Kullanım | Elektrik, enerji ve endüstriyel uygulamalar |
Kesin mekanik ve elektriksel değerler ürünün kalite, temper ve standardına göre kontrol edilmelidir.
Bakır Bara Ölçüleri
Bakır bara ölçüleri, uygulamanın gerekli elektriksel kesitine ve mekanik tasarımına göre belirlenir.
Bakır Bara Ölçü Tablosu
| 3 mm | 4 mm | 5 mm | 6 mm | 8 mm | 10 mm | 15 mm | 20 mm |
|---|---|---|---|---|---|---|---|
| 3 × 20 mm | 4 × 20 mm | 5 × 20 mm | 6 × 20 mm | 8 × 20 mm | 10 × 20 mm | 15 × 20 mm | 20 × 20 mm |
| 3 × 30 mm | 4 × 30 mm | 5 × 30 mm | 6 × 30 mm | 8 × 30 mm | 10 × 30 mm | 15 × 30 mm | 20 × 30 mm |
| 3 × 40 mm | 4 × 40 mm | 5 × 40 mm | 6 × 40 mm | 8 × 40 mm | 10 × 40 mm | 15 × 40 mm | 20 × 40 mm |
| 3 × 50 mm | 4 × 50 mm | 5 × 50 mm | 6 × 50 mm | 8 × 50 mm | 10 × 50 mm | 15 × 50 mm | 20 × 50 mm |
| 3 × 60 mm | 4 × 60 mm | 5 × 60 mm | 6 × 60 mm | 8 × 60 mm | 10 × 60 mm | 15 × 60 mm | 20 × 60 mm |
| 3 × 80 mm | 4 × 80 mm | 5 × 80 mm | 6 × 80 mm | 8 × 80 mm | 10 × 80 mm | 15 × 80 mm | 20 × 80 mm |
| 3 × 100 mm | 4 × 100 mm | 5 × 100 mm | 6 × 100 mm | 8 × 100 mm | 10 × 100 mm | 15 × 100 mm | 20 × 100 mm |
| 3 × 120 mm | 4 × 120 mm | 5 × 120 mm | 6 × 120 mm | 8 × 120 mm | 10 × 120 mm | 15 × 120 mm | 20 × 120 mm |
| 3 × 150 mm | 4 × 150 mm | 5 × 150 mm | 6 × 150 mm | 8 × 150 mm | 10 × 150 mm | 15 × 150 mm | 20 × 150 mm |
| 3 × 200 mm | 4 × 200 mm | 5 × 200 mm | 6 × 200 mm | 8 × 200 mm | 10 × 200 mm | 15 × 200 mm | 20 × 200 mm |
Bunlar örnek ölçülerdir; stok ve tedarik durumu ayrıca kontrol edilmelidir.
Bakır Bara Kaliteleri
Bakır bara satın alırken bakır kalitesi önemli seçim kriterlerinden biridir.
Her bakır kalitesi aynı elektriksel, mekanik ve üretim özelliklerine sahip değildir.
Elektriksel uygulamalarda yaygın seçeneklerden biri Cu-ETP / CW004A / C11000 bakırdır.
Cu-ETP Bakır Bara
Cu-ETP bakır bara, yüksek elektrik iletkenliği gereken uygulamalarda kullanılan önemli bakır bara türlerinden biridir.
Cu-ETP, elektrolitik tough pitch bakır sınıfıdır.
Yaygın kalite karşılıkları:
Cu-ETP = CW004A = C11000
şeklindedir.
Cu-ETP bakır baralar;
- Elektrik panolarında
- Güç dağıtım sistemlerinde
- Şalt sistemlerinde
- Transformatörlerde
- Elektrik bağlantılarında
- Topraklama uygulamalarında
kullanılabilir.
CW004A Bakır Bara
CW004A bakır bara, EN sisteminde Cu-ETP bakır için kullanılan malzeme numarasıdır.
Yüksek elektrik iletkenliği nedeniyle özellikle enerji iletimi ve elektrik bağlantı uygulamalarında tercih edilir.
Sipariş sırasında yalnızca “bakır bara” yerine:
CW004A bakır bara – 10 × 50 mm
gibi kalite ve ölçünün birlikte belirtilmesi doğru ürün seçimini kolaylaştırır.
C11000 Bakır Bara
C11000 bakır bara, UNS sisteminde elektrolitik tough pitch bakır sınıfını ifade eder.
C11000 yüksek elektrik ve ısı iletkenliğiyle öne çıkar.
Bu nedenle:
- Elektrik dağıtımı
- Pano sistemleri
- Güç elektroniği
- Elektrik bağlantıları
- İletken parçalar
- Transformatör sistemleri
gibi uygulamalarda değerlendirilebilir.
Cu-OF ve Cu-OFE Bakır Bara
Özel uygulamalarda oksijensiz bakır kaliteleri de kullanılabilir.
Cu-OF / CW008A / C10200 oksijensiz yüksek saflıkta bakır sınıflarından biridir.
Cu-OFE / CW009A / C10100 ise çok yüksek saflık gerektiren özel elektrik, elektronik ve vakum uygulamalarında değerlendirilebilir.
Ancak standart elektrik dağıtım uygulamalarında teknik gereksinimleri Cu-ETP karşılıyorsa daha özel bir bakır kalitesi kullanılması her zaman gerekli değildir.
Bakır Bara Ağırlık Tablosu
Bakır bara ağırlığı, kesit alanı ve ürün uzunluğuna göre hesaplanabilir.
Yaklaşık 8,96 g/cm³ yoğunluk kullanıldığında 1 metre için pratik formül:
kg/m = Kalınlık (mm) × Genişlik (mm) × 0,00896
| Bakır Bara Ölçüsü | Kesit | Yaklaşık Ağırlık |
|---|---|---|
| 3 × 20 mm | 60 mm² | 0,538 kg/m |
| 3 × 30 mm | 90 mm² | 0,806 kg/m |
| 3 × 40 mm | 120 mm² | 1,075 kg/m |
| 3 × 50 mm | 150 mm² | 1,344 kg/m |
| 5 × 20 mm | 100 mm² | 0,896 kg/m |
| 5 × 30 mm | 150 mm² | 1,344 kg/m |
| 5 × 40 mm | 200 mm² | 1,792 kg/m |
| 5 × 50 mm | 250 mm² | 2,240 kg/m |
| 5 × 60 mm | 300 mm² | 2,688 kg/m |
| 5 × 80 mm | 400 mm² | 3,584 kg/m |
| 5 × 100 mm | 500 mm² | 4,480 kg/m |
| 10 × 20 mm | 200 mm² | 1,792 kg/m |
| 10 × 30 mm | 300 mm² | 2,688 kg/m |
| 10 × 40 mm | 400 mm² | 3,584 kg/m |
| 10 × 50 mm | 500 mm² | 4,480 kg/m |
| 10 × 60 mm | 600 mm² | 5,376 kg/m |
| 10 × 80 mm | 800 mm² | 7,168 kg/m |
| 10 × 100 mm | 1000 mm² | 8,960 kg/m |
| 10 × 120 mm | 1200 mm² | 10,752 kg/m |
Tablodaki değerler teorik ağırlıklardır. Gerçek ürün ağırlıkları üretim toleransları ve malzemenin gerçek yoğunluğuna bağlı olarak küçük farklılıklar gösterebilir.
Bakır Bara Ağırlığı Nasıl Hesaplanır?
Örneğin 10 × 50 mm bakır bara için:
10 × 50 × 0,00896 = 4,48 kg/m
6 metre uzunluğundaki bir bara için:
4,48 × 6 = 26,88 kg
olur.
10 adet 6 metrelik ürünün teorik toplam ağırlığı:
26,88 × 10 = 268,8 kg
olarak hesaplanabilir.
Bu hesaplama yöntemi teklif ve nakliye ağırlığının yaklaşık olarak belirlenmesinde kullanılabilir.
Bakır Bara Elektrik İletkenliği
Bakır baranın en önemli özelliklerinden biri yüksek elektrik iletkenliğidir.
Özellikle Cu-ETP / CW004A / C11000 bakır bara, elektrik enerjisinin düşük dirençle iletilmesinin önemli olduğu uygulamalarda yaygın olarak kullanılır.
Ancak elektriksel performans yalnızca kullanılan bakır kalitesine bağlı değildir.
Ayrıca:
- Bara kesiti
- Bara uzunluğu
- Çalışma sıcaklığı
- Ortam sıcaklığı
- Bara yerleşimi
- Havalandırma
- Bağlantı yüzeyleri
- Cıvatalı bağlantılar
- Paralel bara kullanımı
gibi faktörler sistem performansını etkiler.
Bakır Bara Akım Taşıma Kapasitesi
Bakır bara kaç amper taşır? sorusunun yalnızca bara ölçüsüne bakılarak tek bir doğru cevabı yoktur.
Örneğin 5 × 50 mm bakır baranın kesiti:
250 mm²
iken 10 × 50 mm bakır baranın kesiti:
500 mm²
olur.
Ancak akım taşıma kapasitesini belirlerken yalnızca kesit değil;
- Ortam sıcaklığı
- Bara sıcaklık sınırı
- Bara yerleşimi
- Kapalı veya açık ortam
- Havalandırma
- Bara sayısı
- AC veya DC kullanım
- Frekans
- Bağlantı noktaları
- İzin verilen sıcaklık artışı
gibi parametreler değerlendirilmelidir.
Bu nedenle elektrik baralarının boyutlandırılması ilgili standartlar ve proje mühendisliği esaslarına göre yapılmalıdır.

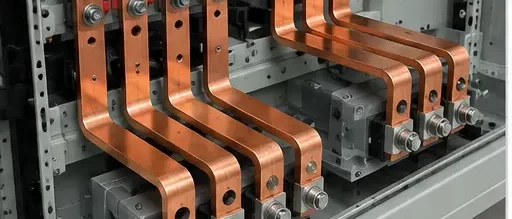

Elektrik Panolarında Bakır Bara
Elektrik panoları bakır baranın en önemli kullanım alanlarından biridir.
Bakır baralar panolarda elektrik enerjisinin ana dağıtımını sağlamak amacıyla kullanılabilir.
Başlıca uygulamalar:
- Ana dağıtım baraları
- Faz baraları
- Nötr baraları
- Topraklama baraları
- Şalter bağlantıları
- Sigorta bağlantıları
- Kontaktör bağlantıları
- Güç dağıtım bağlantıları
Bara ölçüsünün belirlenmesinde sistemin elektriksel yükü ve çalışma koşulları dikkate alınmalıdır.
Transformatörlerde Bakır Bara
Bakır bara, transformatör ve güç sistemlerinde bağlantı elemanı olarak kullanılabilir.
Yüksek elektrik iletkenliği sayesinde düşük elektriksel direnç gerektiren bağlantılarda önemli avantaj sağlar.
Transformatör uygulamalarında bara:
- Terminal bağlantılarında
- Güç çıkışlarında
- Bağlantı plakalarında
- Özel iletken parçalarda
kullanılabilir.
Topraklama Sistemlerinde Bakır Bara
Bakır topraklama barası, elektrik tesisatlarında koruma ve eşpotansiyel bağlantı sistemlerinin önemli parçalarından biridir.
Topraklama baraları:
- Elektrik panolarında
- Veri merkezlerinde
- Endüstriyel tesislerde
- Enerji sistemlerinde
- Telekomünikasyon uygulamalarında
- Makine ve ekipmanlarda
kullanılabilir.
Topraklama sistemlerinde bara ölçüsü ve bağlantı yöntemi ilgili elektrik projesi ve standartlara göre belirlenmelidir.
Bakır Bara Kesim
Bakır baralar projeye göre farklı boylarda kesilebilir.
Kesim işleminde:
- Kesim toleransı
- Kenar kalitesi
- Çapak
- Dik kesim
- Sonraki delme veya bükme işlemleri
dikkate alınmalıdır.
Projeye göre standart boy ürünlerin yanı sıra özel ölçü bakır bara kesimi de uygulanabilir.
Bakır Bara Delme
Elektrik panolarında kullanılan bakır baralarda bağlantı noktaları için delikler açılması gerekebilir.
Bakır bara delme işleminde:
- Delik çapı
- Delikler arası mesafe
- Kenar mesafesi
- Çapak temizliği
- Bağlantı yüzeyinin düzgünlüğü
önemlidir.
Özellikle yüksek akım bağlantılarında temas yüzeyinin kalitesi elektriksel performans açısından önem taşır.

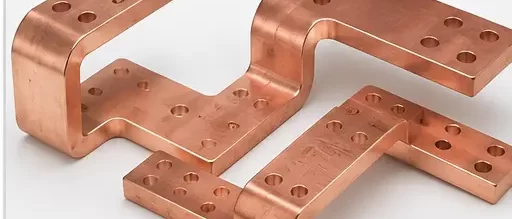

Bakır Bara Bükme
Bakır baralar pano ve makine tasarımına göre bükülerek şekillendirilebilir.
Bükme işleminde:
- Bara kalınlığı
- Bara genişliği
- Bakır kalitesi
- Temper
- Bükme yarıçapı
- Bükme yönü
- Kullanılan ekipman
dikkate alınmalıdır.
Bükme işleminin doğru yapılması bara üzerinde istenmeyen çatlak, deformasyon veya kesit bozulması oluşmasını önlemeye yardımcı olur.
Özel Ölçü Bakır Bara
Standart ölçülerin dışında projeye göre özel ölçü bakır bara talepleri de oluşabilir.
Örneğin müşteri ihtiyacına göre ürün:
- Belirli uzunlukta kesilebilir
- Delikli hazırlanabilir
- Teknik resme göre işlenebilir
- Bükülebilir
- Özel bağlantı parçası haline getirilebilir
Teknik resim bulunan projelerde ölçü, tolerans, delik konumları ve diğer üretim detaylarının teklif aşamasında paylaşılması önemlidir.
Bakır Bara Fiyatları
Bakır bara fiyatları sabit değildir.
Bakır uluslararası piyasalarda işlem gören bir metal olduğundan güncel bakır değeri ve döviz kuru fiyatlandırmayı etkileyebilir.
Bakır bara fiyatını başlıca:
- Güncel bakır fiyatı
- Döviz kuru
- Bakır kalitesi
- Bara ölçüsü
- Toplam kilogram
- Sipariş miktarı
- Ürün boyu
- Temper
- Kesim
- Delme
- Bükme
- CNC işleme
- Sertifika talebi
- Sevkiyat
etkiler.
Bu nedenle yalnızca “5 × 50 bakır bara fiyatı” bilgisi istemek yerine gerekli boy ve toplam miktarın da belirtilmesi daha doğru fiyatlandırma sağlar.
Türkiye Geneli Bakır Bara Tedariki ve Sevkiyat
Bakır bara tedariki İstanbul ile sınırlı kalmadan Türkiye genelindeki elektrik pano üreticileri, enerji firmaları, makine imalatçıları, elektrik taahhüt firmaları ve sanayi kuruluşlarına yönelik gerçekleştirilebilir.
İstanbul, Kocaeli, Bursa, Tekirdağ, Sakarya, Ankara, İzmir, Manisa, Eskişehir, Konya, Kayseri, Gaziantep, Adana, Mersin, Denizli ve Türkiye’nin diğer illerindeki işletmeler için bakır bara talepleri değerlendirilebilir.
Türkiye’nin 81 iline bakır bara sevkiyatı için ürün ölçüsü, boyu, toplam ağırlığı ve teslimat ili dikkate alınarak uygun sevkiyat yöntemi belirlenebilir.
Bakır Bara Satın Alırken Nelere Dikkat Edilmeli?
Bakır bara siparişi verirken mümkünse aşağıdaki bilgiler birlikte belirtilmelidir:
Kalite: Cu-ETP / CW004A / C11000 vb.
Kalınlık: Örneğin 10 mm
Genişlik: Örneğin 50 mm
Boy: Örneğin 4000 mm
Miktar: Adet veya toplam metre
Temper: Gerekiyorsa belirtilmeli
Kesim: Standart veya özel boy
Delik: Teknik resme göre gerekiyorsa
Büküm: Gerekiyorsa teknik resimle belirtilmeli
Sertifika: Talep ediliyorsa
Teslimat: İl ve termin bilgisi
Örnek teklif talebi:
“10 × 50 × 4000 mm Cu-ETP / CW004A bakır bara, 20 adet, Ankara teslim.”
Bu şekilde hazırlanan talep doğru ürünün ve toplam ağırlığın daha hızlı belirlenmesini sağlar.
Bakır Bara Hakkında Sık Sorulan Sorular
Bakır bara nedir?
Bakır bara, elektrik enerjisinin dağıtılması ve yüksek akımların iletilmesi amacıyla kullanılan yassı veya dikdörtgen kesitli bakır iletkendir.
Bakır bara hangi kaliteden üretilir?
Elektriksel uygulamalarda Cu-ETP / CW004A / C11000 yaygın kullanılan bakır kalitelerindendir.
5 × 50 mm bakır bara kaç kg/metredir?
Yaklaşık 2,24 kg/metre teorik ağırlığa sahiptir.
10 × 50 mm bakır bara kaç kg/metredir?
Yaklaşık 4,48 kg/metre teorik ağırlığa sahiptir.
10 × 100 mm bakır bara kaç kg/metredir?
Yaklaşık 8,96 kg/metre teorik ağırlığa sahiptir.
Bakır bara kaç amper taşır?
Tek bir değer verilemez. Kesit alanının yanı sıra çalışma sıcaklığı, ortam koşulları, bara yerleşimi, havalandırma ve izin verilen sıcaklık artışı gibi parametreler değerlendirilmelidir.
Bakır bara bükülebilir mi?
Evet. Uygun kalite, temper, bükme yarıçapı ve ekipmanla bakır bara bükülebilir.
Bakır bara delinebilir mi?
Evet. Bağlantı delikleri ve özel geometriler uygun ekipmanla işlenebilir.
Bakır bara özel ölçü kesilebilir mi?
Projeye ve mevcut malzemeye göre özel uzunluk ve ölçülerde kesim yapılabilir.
Türkiye geneli bakır bara sevkiyatı yapılabilir mi?
Evet. Ürün ölçüsü, miktarı, toplam ağırlığı ve teslimat iline göre sevkiyat planlanabilir.
Bakır Bara Teklif ve Teknik Destek
Bakır bara ihtiyacınız için kalite, ölçü, boy, adet veya kilogram ve teslimat ili bilgilerini belirterek güncel fiyat ve teknik destek talep edebilirsiniz.
Cu-ETP, CW004A, C11000 ve farklı bakır kalite taleplerinde ürünün kullanılacağı uygulamanın belirtilmesi doğru malzeme seçimini kolaylaştırır.
Türkiye genelindeki bakır bara ihtiyaçlarında standart ölçülerin yanı sıra projeye göre özel kesim, delme ve bükme talepleri de değerlendirilebilir.
- Copper Development Association – C11000 (Cu-ETP) Teknik Verileri — Cu-ETP / CW004A / C11000 Bakır Bara
- Copper Development Association – C10200 (Cu-OF) Teknik Verileri — Cu-OF / CW008A Bakır Bara
- Copper Development Association – C10100 (Cu-OFE) Teknik Verileri — Cu-OFE / CW009A Bakır Bara
- International Copper Association – Copper Applications and Technical Information — Bakır Bara Elektrik İletkenliği veya Elektrik Panolarında Bakır Bara
© 2022 ÇÖZÜM ENDÜSTRİYEL METAL PLASTİK BAKIR VE PİRİNÇ SAN. VE TİC. LTD. ŞTİ.Tüm Hakları Saklıdır.Esenehir Mahallesi, Hamidiye Sokak No:38A Ümraniye / İstanbulwww.cozumplastmetal.com
Leave A Reply
